Datos del producto:
|
| Nombre de producción: | Máquina bobinadora de batería 4680 | Uso: | Investigación y producción de baterías de iones de litio. |
|---|---|---|---|
| Aire comprimido: | 0,5~0,7 MPa | Peso: | 12,3T |
| Tamaño del equipo: | L5800mm× W1800mm × H 2450mm | Industrias aplicables: | Batería de iones de litio, nueva energía |
| Garantía de los componentes principales: | 1 año | fuente de acuum: | mín. -60Kpa |
| Energía: | 65KW | Ruido del equipo: | ≤75db |
| Resaltar: | Máquina bobinadora de batería 4680,Máquina bobinadora de batería cilíndrica |
||

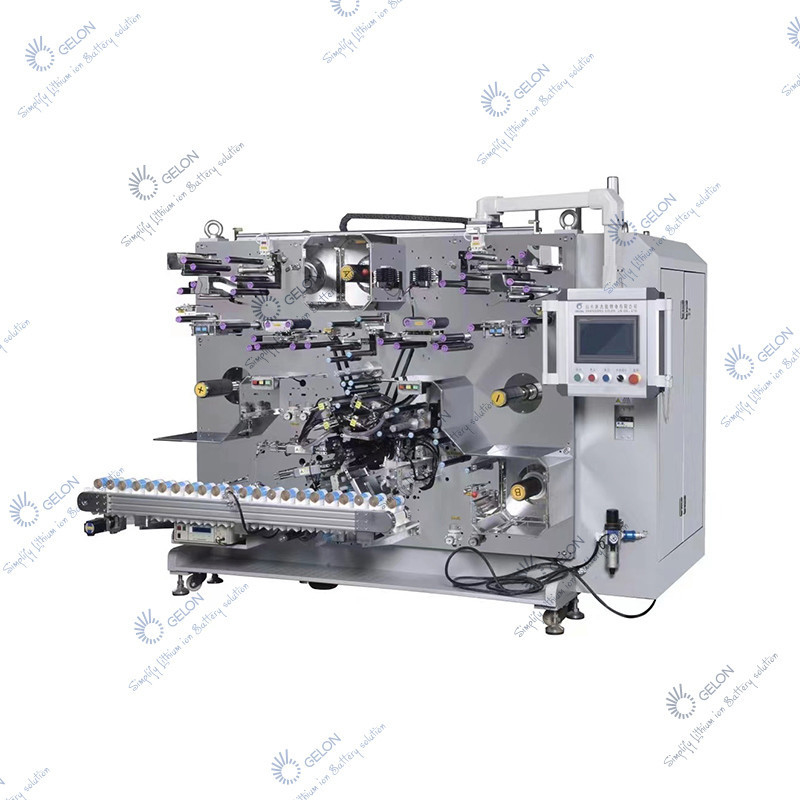

Máquina de bobina de batería Gelon 4680 Máquina de batería de litio cilíndrica
Este equipo es una bobinadora automática de celdas de batería de iones de litio para celdas de batería de litio de potencia, que se utiliza principalmente para enrollar y formar celdas cilíndricas.Este equipo adopta una estructura de bobinado de agujas de tres estaciones y tres rollos;
Configuración del equipo
1. Tamaño del equipo: aproximadamente 5800 mm (largo) × 1800 mm (ancho) × 2450 mm (alto);(excluyendo el ventilador, solo como referencia, el tamaño final del equipo está sujeto al diseño real).
2. Altura neta del techo del taller desde la superficie del suelo: ≥ 2600 mm (altura total del equipo ≤ 2550 mm).
3. Peso del equipo: aproximadamente 12,3 T (cojinete de tierra del sitio de instalación del equipo ≥ 1000 KG/㎡).
4. Color de apariencia: estándar;o placa de color proporcionada por el cliente (hecha de acuerdo con la placa de color del cliente).
5. Potencia de trabajo: AC380V±10﹪, potencia 65KW, frecuencia 50Hz.
6. Aire comprimido: 0,5~0,7 MPa, utilizando un caudal de aproximadamente 3000 l/min, tasa de uso del 90 %.
7. Fuente de vacío: mínimo -60Kpa.
8. Entorno de uso: temperatura 10～35℃, punto de rocío por debajo de 20℃, sin gas combustible ni corrosivo, sin polvo (limpieza no inferior a 10K Clase).
Ruido del equipo: ≤75db (medido a 1m de la pared exterior del equipo)
Adaptarse a continuación Materiales entrantes
| material | ColgarDesplazarsenorteo | ancho (mm) |
Longitud de una sola pieza (mm) |
espesor (μm) |
Diferencia de espesor (m) | Rodillodiámetro (mm) | máx. diámetro exterior de la bobina (mm) |
peso (KG) |
| Electrodo de cátodo | 2 | 60～150 | 1600～6000 | 60～280 | ≤3 μm | Ф76.2±1 | 800 Ф | máximo 200 |
| Electrodo de ánodo | 2 | 60～150 | 1600～6000 | 60～280 | ≤3 μm | Ф76.2±1 | 800 Ф | máximo 200 |
| Separador | 2 | 60～150 | 1600～6100 | 8～25 | — | Ф76.2±1 | 600 Ф | máximo 80 |
| Tmono 1 | 2 | 10～30 | 60～120 | 15～40 | — | Ф76.2±1 | 200 Ф | — |
