Datos del producto:
|
| Nombre de la producción: | Máquina bobinadora de batería 4680 | Uso: | Investigación y producción de baterías de iones de litio. |
|---|---|---|---|
| Aire comprimido: | 0,5~0,7 MPa | Peso: | 12,3T |
| Tamaño del equipo: | L5800mm× W1800mm × H 2450mm | Industrias aplicables: | Batería de iones de litio, nueva energía |
| Garantía de los componentes de la base: | 1 año | fuente de acuum: | mín. -60Kpa |
| poder: | 65KW | Ruido del equipo: | ≤75db |

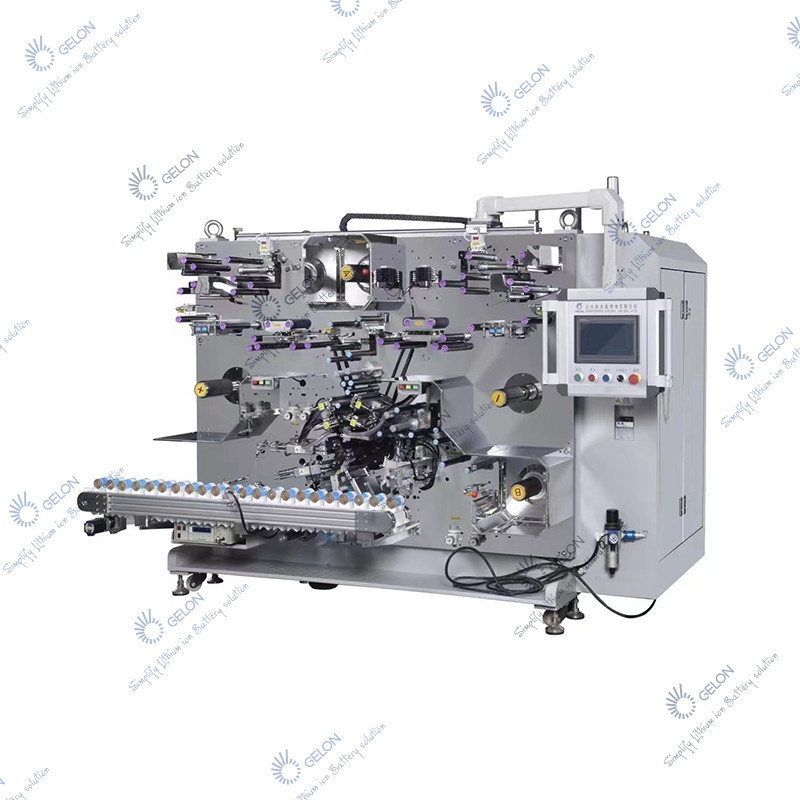

Máquina cilíndrica 21700 de la batería de litio de la máquina de bobina de la batería de litio 18650 4680
Este equipo es una máquina de bobina automática de la célula de batería de ión de litio para las pilas de batería del litio del poder, que se utiliza principalmente para la bobina y la formación de células cilíndricas. Este equipo adopta una estructura de la bobina de la aguja de la tres-estación del tres-rollo;
Configuración de equipo
1. Tamaño del equipo: × 2450m m (altura) del × 1800m m (anchura) cerca de 5800m m (longitud); (excepto la fan, para la referencia solamente, el tamaño final del equipo está conforme al diseño real).
2. Altura neta del techo del taller de la superficie del piso: ≥ 2600m m (≤ total 2550m m de la altura del equipo).
3. Peso del equipo: sobre 12.3T (tierra del sitio de la instalación de equipo que lleva el ≥ 1000KG/㎡).
4. Color del aspecto: estándar; o el cliente proporcionó la placa del color (hecha según la placa del color del cliente).
5. Poder de trabajo: AC380V±10 ﹪, poder 65KW, frecuencia 50Hz.
6. Aire comprimido: 0.5~0.7 MPa, usando el flujo sobre 3000L/min, tarifa el 90% del uso.
7. Fuente del vacío: -60Kpa mínimo.
8. Usando el ambiente: la temperatura 10~35℃, condensación el punto debajo de 20℃, de ningún gas combustible y corrosivo, ningún polvo (limpieza no menos que la clase 10K).
Ruido del equipo: ≤75db (midió el 1m de la pared externa del equipo)
Adáptese abajo a los materiales entrantes
| material | Voluta de la caída no. | anchura (milímetros) |
Longitud de la pieza única (milímetro) |
grueso (μm) |
Diferencia del grueso (m) | Diámetro del rodillo (milímetros) | Diámetro externo máximo de la bobina (milímetros) |
peso (Kilogramo) |
| Electrodo del cátodo | 2 | 60~150 | 1600~6000 | 60~280 | ≤3μm | Ф76.2±1 | Ф 800 | 200 máximos |
| Electrodo del ánodo | 2 | 60~150 | 1600~6000 | 60~280 | ≤3μm | Ф76.2±1 | Ф 800 | 200 máximos |
| Separador | 2 | 60~150 | 1600~6100 | 8~25 | — | Ф76.2±1 | Ф 600 | 80 máximos |
| Cinta 1 | 2 | 10~30 | 60~120 | 15~40 | — | Ф76.2±1 | Ф 200 | — |
