Cámara derecha del resto del vacío de la caja de montaje de la batería de la célula de la bolsa de AC220V 50HZ

Línea de ensamblaje de batería de celda de bolsa Caja permanente Cámara de descanso de vacío

YO.Resumen funcional

Este equipo utiliza la cavidad superior para presionar la placa inferior para formar una cavidad cerrada (se puede configurar el tiempo) sin abrir la cavidad, y luego realiza una extracción de aire secundario para formar una presión negativa de -70KPa y se detiene por un período de tiempo (el tiempo se puede configurar), y luego use la misma acción para que el tercer vacío alcance una presión negativa de -95KPa, de modo que se elimine el aire en la celda;los dos métodos de aspiración trapezoidal son para evitar que se bombee una gran cantidad de electrolito, y al mismo tiempo.Deje que el electrolito penetre por completo.

YoParámetros técnicos

0. Longitud: (80-200 mm, incluye pestaña), ancho: (50-150 mm, incluye bolsa de aire),

1. Dimensión L x Wx H≈550x440x750mm (Altura máxima después de abrir
2. Tiempos de ciclo: se pueden configurar de 0 a 3 veces
3. Tiempo de bombeo: se puede configurar de 0 a 60 minutos
4. Tiempo de reposo: se puede configurar 0.1-99S
5. Carrera de apertura: 250 mm
6. Diámetro interior del tubo de vacío: 25 mm, vacío: 63³/H (63 metros cúbicos/H)
7. Grado de vacío de la caja estática: ≤0.095Mpa (el vacío se mantiene durante 1 minuto para garantizar ≤0.090Mpa)
8. III Parámetros básicos:

Rendimiento de procesamiento IV:

4.1 Para cilindros dobles en el lateral, asegúrese de que la altura total después de abrir la puerta sea inferior a 750 mm.

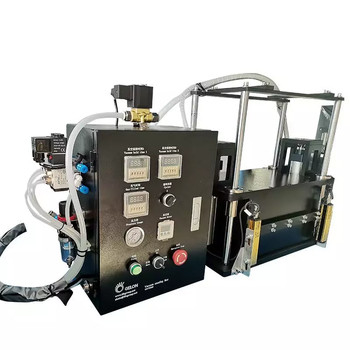

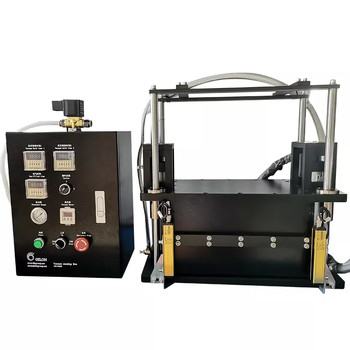

4.2 Esta máquina adopta el diseño separado del host y la caja de control, de modo que la máquina se puede usar en la guantera y también se puede colocar en la línea de montaje.

4.3 Se puede aplicar a baterías de productos de diferentes especificaciones, y el ajuste es simple y conveniente.
4.4 La cavidad superior es impulsada por un cilindro y guiada por cuatro manguitos de guía lineal, que pueden moverse hacia arriba y hacia abajo de manera flexible, y la guía es precisa para garantizar los requisitos de hermeticidad del producto.
4.5 Esta máquina utiliza un manómetro de vacío para alcanzar con precisión el tiempo establecido.
4.6 Tamaño pequeño, puede ahorrar espacio;peso ligero, fácil de llevar.El control eléctrico se puede utilizar para el funcionamiento automático cuando se mueve.
4.7 Grado de vacío estático -30~-95kpa, estanqueidad del gabinete estático: caída de presión 5kpa tiempo> 1min;
4.8 El tiempo de reposo de la caja de reposo, el grado de vacío, el número de veces de bombeo de vacío y el tiempo de espera se pueden configurar libremente;

V. Seguridad

Tiene una cubierta protectora de seguridad, por lo que las partes móviles están dentro de la cubierta protectora, y el botón doble se usa para encender la batería para garantizar la seguridad personal al colocar la batería.

VI.Seguridad, medio ambiente y otros requisitos

1. El ruido generado por el funcionamiento normal del equipo es ≤70db (detectado a 1m de distancia del equipo);
2. El requisito de carga por unidad de área de la planta: ≤400 kg/㎡;
3. Durante todo el proceso de producción, asegúrese de que la superficie de la celda esté libre de rayones, daños, manchas, arrugas y electrolitos;
4. Pegue varias señales de advertencia de seguridad en las partes del equipo que puedan causar lesiones personales;
5. El equipo tiene una relación de enclavamiento entre las acciones delantera y trasera en modo manual o automático para evitar el peligro de un mal funcionamiento;
6. La producción e instalación de equipos como agua, electricidad, gas y vapor se ajustan a las normas nacionales y se prohíbe el uso de generadores de vacío.
