Datos del producto:
|
| Sistema adecuado: | Recubrimiento de electrodos de ánodo y cátodo de batería LFP, LCO, LMO y otros sistemas | Espesor del sustrato en ejecución: | Lámina de aluminio (Al): 11～30um / Lámina de cobre (Cu): 8～30um |
|---|---|---|---|
| Ancho del rodillo de recubrimiento: | 360mm | Ancho de recubrimiento efectivo: | ≤ 300 mm |
| Velocidad de operación mecánica del equipo: | 3m/min | Velocidad de recubrimiento del equipo: | 0,3 m/min |
| Adecuado para viscosidad de lodos: | 2000~12000 Cps | Rango de espesor seco de revestimiento de una cara: | 50-150 μm |
| Duración mínima del intervalo: | 5 mm | Longitud mínima de revestimiento de varias secciones: | 20 mm |
| Resaltar: | Batería de celda de bolsa Ni200 Ni 201,Celda de bolsa Ni200 Ni 201,Celda de bolsa Ni200 Ni 201 |
||

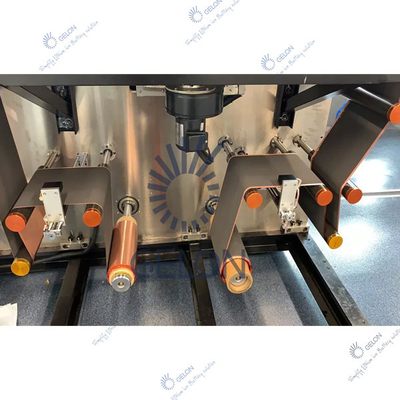

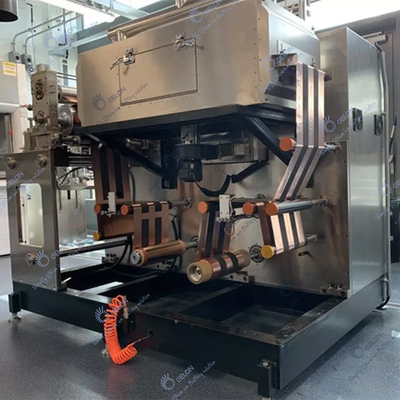

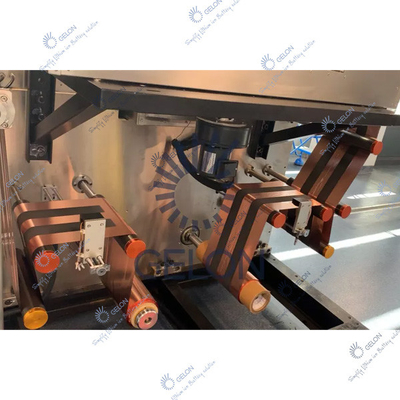

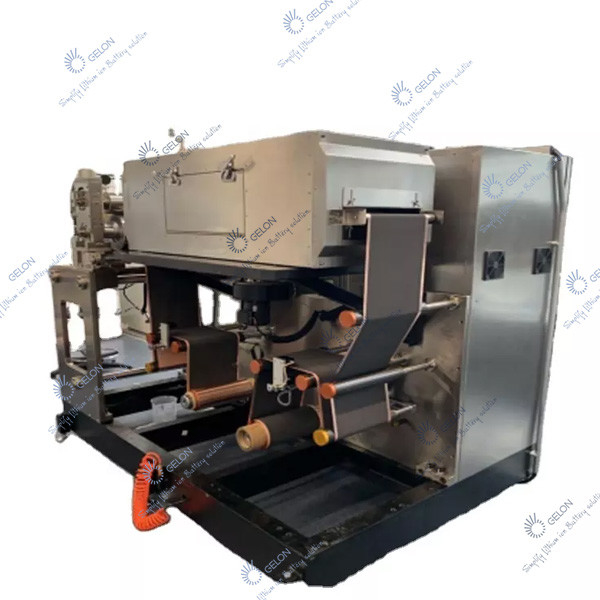

Máquina de recubrimiento de rollo de cabeza de coma 360, máquina de ensamblaje de batería de iones de litio
Ⅰ.Introducción:
La recubridora experimental intermitente es un equipo de recubrimiento por transferencia de tres rodillos, que se puede utilizar para recubrimientos continuos e intermitentes, y es conveniente para aplicar a varios sustratos para procesos de recubrimiento de superficies.Especialmente utilizado en la industria de baterías de iones de litio.El equipo está diseñado para que sea conveniente para los investigadores y para cumplir con los requisitos de precisión y consistencia del recubrimiento, que no es diferente de la producción, y tiene un excelente efecto de secado.Es ideal para investigación y desarrollo y pequeñas pruebas de baterías de iones de litio, supercondensadores, baterías de níquel y otras baterías secundarias.
Ⅱ.Características:
Ⅲ.Parámetros técnicos del equipo y configuración del equipo principal
(1) Configuración del equipo principal:
| No. | Nombre |
| 1. | Interruptor del aire |
| 2. | SOCIEDAD ANÓNIMA |
| 3. | Pantalla táctil |
| 4. | Relé intermedio |
| 5. | Servo motor |
| 6. | reductor planetario |
| 7. | Interruptor automático |
| 8. | contactor de CA |
| 9. | Relé de estado sólido |
| 10 | Termostato |
| 11 | Corrección completamente automática |
| 12 | Tensión completamente automática |
| 13 | Motor principal de material de descarga (recepción) |
| 14 | Ojo de fibra óptica |
| 15. | Cojinete rígido de bolas (extremo delantero de la máquina) |
| dieciséis. | rodillo de recubrimiento |
| 17 | retroceder |
| 18 | Cuchilla raspadora |
| 19 | Rodillo de guía |
| 20 | Convertidor de frecuencia |
| 21 | Admirador |
| No. | Artículo | Especificación | Observaciones |
| 1. | Sistema adecuado | Proceso de recubrimiento de electrodos de ánodo y cátodo de batería LFP, LCO, LMO y otros sistemas | |
| 2. | Espesor del sustrato en ejecución |
Papel de aluminio (Al): 11～30um Lámina de cobre (Cu): 8～30um |
|
| 3. | Ancho del rodillo de recubrimiento | 360mm | |
| 4. | Ancho de recubrimiento efectivo | ≤ 300 mm | |
| 5. | Velocidad de operación mecánica del equipo | 3m/min | |
| 6. | Velocidad de recubrimiento del equipo | 0,3 m/min | Dependiendo de la situación de secado |
| 7. | Adecuado para viscosidad de lodos | 2000~12000 Cps | |
| 8. | Rango de espesor seco de revestimiento de una cara | 50-150 μm | |
| 9. | Duración mínima del intervalo | 5 mm | |
| 10 | Longitud mínima de revestimiento de varias secciones | 20 mm | |
| 11 | Características del disolvente | Disolvente aceitoso NMP(sg=1.033,bp=204℃) | |
| Disolvente acuoso H2O/NMP(sg=1.000,bp=100℃) | |||
| 12 | Adecuado para contenido sólido | Ánodo S．C.60%±5% | |
|
Cátodo S．C.50%±5%(sistema PVDF) CAROLINA DEL SUR.50%±5%(sistema SBR) |
|||
| 13 | Proporción |
Ánodo 1,5—2,59/cm2 Cátodo 1～1,89/cm2 |
|
| 14 | método de recubrimiento | Recubrimiento continuo/recubrimiento intermitente/recubrimiento de seguimiento | |
| 15. | Sdirección de marcha del sustrato | Recubrimiento hacia adelante, operación de lámina vacía hacia adelante y hacia atrás del sustrato |
(3) Introducción a la estructura de cada parte:
1. Desenrollado integral, mecanismo de cabeza:
| No. | Elementos | Especificación | Observaciones |
|
|
Estructura de instalación de rodillos | voladizo está firmemente instalado | |
|
|
Tratamiento superficial de rodillos | Oxidación de la superficie del rodillo de aluminio metálico, agotamiento del círculo ≤30um | |
|
|
Sistema de control de tensión | Tensión constante de control automático de circuito cerrado, rango de tensión 0~50N | |
|
|
método de corrección | Control EPC automático, carrera 50 mm | |
|
|
Método de material rodante | El rollo de material se fija con un eje de aire de 3 pulgadas | |
| Eje inflable simple de desenrollado | |||
|
|
Dirección desustratomovimienot | Adelante y atrás (rebobinado) | |
|
|
Velocidad de funcionamiento del sustrato | 2m/min | |
|
|
máx.diámetro de desenrollado | Ф250mm | |
|
|
máx.capacidad de carga del eje inflable | 80Kg | |
|
|
Número de ejes inflables que se desenrollan | 1 pieza | |
| 11 | motor de accionamiento principal | Servo motor | |
| 12 | Tratamiento superficial de rodillos |
Rodillo EPDM importado, agotamiento del círculo ≤30um |
Ancho 360 mm |
| 13 | Estructura del raspador | raspador de coma de doble cara | |
| 14 | Rodillo de recubrimiento (rodillo de acero) | Cromado duro en la superficie | |
| 15 | Rodillo trasero (rodillo de goma) | EPDM importado en la superficie | |
| dieciséis | Ajuste de altura intermitente del rascador | Ajuste manual | |
| 17 | Panel de operaciones | Pantalla táctil y botón (funciona según la interfaz de función) |
2. Horno
| No. | Elementos | Especificación | Observaciones |
|
|
Estructura del horno | Calentamiento independiente de una sola capa | |
|
|
Longitud del horno | 1 metro/sección | |
|
|
Material | SUS304 forro interior de 1,0 mm, SUS201 forro exterior de 2,0 mm | |
|
|
Modo de transmisión del rodillo guía del horno | Accionamiento pasivo de rodillos | |
|
|
Control de temperatura | Se divide en control de protección del control de temperatura de trabajo normal y monitoreo de sobretemperatura.Cuando hay un exceso de temperatura, cortará la fuente de alimentación de calefacción principal. | |
|
|
Método de calentamiento | Calefacción eléctrica, estructura de circulación de aire caliente. | |
|
|
Potencia calorífica del horno de una sola sección | 5KW | |
|
|
Temperatura en el túnel de secado | Diseño Max150℃, diferencia de temperatura en un solo horno ≤5℃ | |
|
|
Temperatura de la superficie del gabinete durante el funcionamiento | ≤45℃ | |
|
|
método de soplado | sopla hacia arriba | |
|
|
control de volumen de aire de escape | Control independiente a través de válvulas mecánicas | |
|
|
Estructura de la boquilla | La ranura de la boquilla está ranurada con un molde especial | |
|
|
Control del ventilador | Control de contactores | |
|
|
Control de calefacción | relé de estado sólido | |
|
|
material de ventilador | Hierro |
3. Mecanismo de bobinado: la función es la misma que la de desenrollado, con las siguientes adiciones
| No. | Elementos | Especificación | Observaciones |
|
|
Tensión | Un juego de rodillos de tracción está instalado en la parte delantera y trasera, tensión constante de control automático de bucle cerrado, rango de tensión 0~50N | |
|
|
Estructura de instalación | El tablero pulido está firmemente instalado. | |
|
|
Número de ejes inflables de rebobinado | 1 pieza | rebobinado en voladizo |
| No. | Elementos | Especificación | Observaciones |
| 1 | Sistema de control principal | Pantalla táctil, PLC, sistema servo | |
| 2 | Modo de operación | Manual, automático, parada de emergencia;toda la máquina se puede operar antes y después | |
| 3 | Recubrimiento, rango de ajuste de longitud intermitente |
Longitud de recubrimiento 20.0～3200.0mm Longitud intermitente 5.0～3200.0mm |
|
| 4 | Situación de alarma | Cuando el dispositivo falla, la pantalla táctil mostrará la pantalla de corrección correspondiente | |
| 5 | función de conteo | Cantidad de producción/longitud | |
| 6 | Método de ajuste del grosor de la cabeza y la cola | La realización de la relación de velocidad del rodillo de acero y del rodillo de goma del control del programa |
tamaño L1800*W1100*H1250mm peso aproximado: 1.2T
(4) Precisión del equipo:
| No. | Elementos | Especificación | Observaciones |
|
|
Raspador | Salto redondo ≤1.5um, Ra0.4 rectitud ≤1.5um | |
|
|
Rodillo de recubrimiento (rodillo de acero) | Salto redondo ≤1.5um, Ra0.4 rectitud ≤1.5um | |
|
|
rollo de goma | Salto ≤30um, rectitud ≤10um | |
|
|
Desviación de corrección | ±0,2 mm |
3. Método de medición
A. Área de medición: 3 mm desde el borde, 6 mm desde el final y 10 mm desde el principio.
B. Tamaño de medición Φ35 mm o según los requisitos del proceso del comprador
