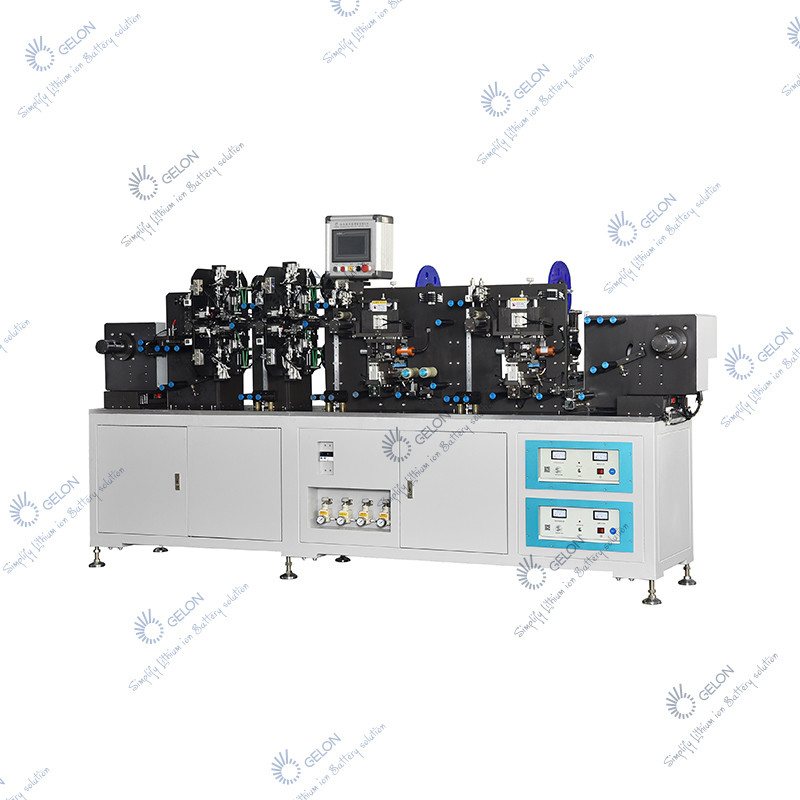

Máquina automática de ensamblaje de baterías de fabricación de soldadura de electrodos

Máquina automática de ensamblaje de baterías de fabricación de soldadura de electrodos

yo．Introducción

Este equipo es un equipo de producción especial para fabricar electrodos de batería cilíndricos.Todo el proceso de producción es un equipo completamente automático que cuelga el material del rollo de electrodo en el eje de bobinado, envía automáticamente las pestañas, suelda las pestañas, pega la cinta protectora y corta automáticamente el electrodo terminado en pedazos, y luego ingresa al semiautomático. bobinadora o bobinadora automática.

II.Especificaciones

Un material

Material de alimentación:

Tamaño de B.Tab / Precisión de pegado:

B.1.Precisión de la longitud de la pestaña: ± 0,3 mm,

Pestaña en la precisión de la dirección del electrodo: ±0,5 mm

Posición de presión de las pestañas del ánodo: 7*10mm

B.2 .Longitud de cinta y precisión de posición: ± 0,5 mm, la pestaña expuesta es

6 ~ 30 mm

III.Estructura del equipo:

una.Rollo de electrodo de desenrollado, cilindro de control deslizante hacia arriba y hacia abajo, tensión de desenrollado, ajuste automático de la velocidad de desenrollado;

• Dispositivo de eliminación de polvo antes y después de la soldadura.

• La pestaña es un método de corte para detectar la longitud fija.El clip de soldadura envía soldadura de acuerdo con la posición del borde del electrodo para garantizar la distancia entre el recubrimiento y el borde de la pestaña.La pestaña puede elegir la función de largo y corto.

d.El dispositivo de soldadura ultrasónica de Al Tab, Ni Tab o Cu Tab tiene la función de detectar si hay una fuga de lámina en la superficie inferior del electrodo antes de soldar, para evitar que la soldadura en el área recubierta afecte el efecto de soldadura;

e. Dispositivo de inspección de soldadura faltante en la lengüeta de soldadura posterior;

F.Dispositivo de tracción de longitud fija, dispositivo de corrección de desviación del búfer

g.Mecanismo de pegado de pegamento, con dispositivo de corrección de desviación.Un grupo de electrodos de cátodo y ánodo se pegan juntos (dos capas de adhesivo).La posición del mecanismo de desenrollado de la cinta es ajustable y es conveniente y rápido reemplazar la cinta;

H.El mecanismo de rebobinado es el modo de corte predeterminado de la máquina.Si se requiere bobinado, se pedirá por separado.

Descripción de la estructura de toda la máquina:

① El marco está soldado con perfiles de acero y se ha sometido a un tratamiento de envejecimiento.El panel de yeso está hecho de placas de acero de alta calidad y está rectificado por ambos lados.Tiene alta planitud y buena rigidez estructural para garantizar la precisión de la operación;

② Rodillo guía: la superficie de aleación de aluminio está sujeta a un tratamiento de oxidación súper duro, que tiene una alta dureza superficial y no es fácil de usar;

③ El hardware y el cableado se dividen en bloques funcionales, se separan la corriente fuerte y débil, y se proporcionan sobrecarga de cortocircuito, fuga y otras funciones de protección;

④ Toda la máquina se ajusta a la ergonomía, el diseño de la interfaz de la pantalla táctil es razonable, los parámetros son ajustables y el estado de funcionamiento se puede mostrar dinámicamente.En caso de falla, se puede mostrar dinámicamente y dar indicaciones de información en la pantalla táctil, y tiene la función de contar la producción con precisión;

⑤ Equipado con función de alarma fotoeléctrica;

⑥ El equipo tiene instalaciones de protección de seguridad efectivas, como una cubierta protectora y una parada de emergencia.

VI.Instalación y puesta en marcha de equipos

una.Presión de aire: 0.5-0.7mpa , Flujo de aire: 100L / min

b.Fuente de alimentación: 220V 50Hz potencia: 4.0kw

C.Temperatura de trabajo: - 20° ~ + 45°

d.Humedad relativa: ≥50%

mi.Color: Gris (o especificado por el cliente)

F.Dimensión total: 1800 * 1200 * 1700 mm

gramo.Peso: alrededor de 1,6 toneladas

V. Parámetros técnicos

• Velocidad de producción: 25-30 ppm (1 pestaña para cada electrodo de cátodo y ánodo,

1 grupo el uno para el otro, longitud del electrodo: 400 mm)

b.Alineación de bobinado: ± 0,5 mm;Precisión de posición de corte: ± 0,5 mm

C.Tasa de movilización de equipos: ≥ 95% (excluyendo el motivo de la entrada

materiales);tasa de calificación≥ 98%

d.Tanto el cátodo como el ánodo están equipados con máquinas de soldadura Kepu,

y el tamaño del área de soldadura se personaliza.

VI.Requisitos para las materias primas.:

Electrodo:

Pestaña

1. Tolerancia de ancho de corte longitudinal: ± 0,1 mm

2. El error en forma de S es inferior a 0,2 mm/500 mm.

Cinta

Tolerancia de ancho de corte: ± 0,2 mm
