Datos del producto:
|
| Nombre de producto: | Rollo para rodar la máquina que raja automática para rajar del electrodo de la batería | Función: | el rajar del electrodo |
|---|---|---|---|
| tipo de la batería: | Cilindro, bolsa, célula prismática | Tipo de equipo: | Automático lleno |
| Eficacia: | eficacia alta | Voltaje: | 380V |
| Anchura: | 1-800m m | Velocidad: | 1-100m/min |
| Resaltar: | máquina de la asamblea de la batería 100m/min,Rollo para rodar la máquina que raja automática,Electrodo que raja la cortadora automática del rollo |
||

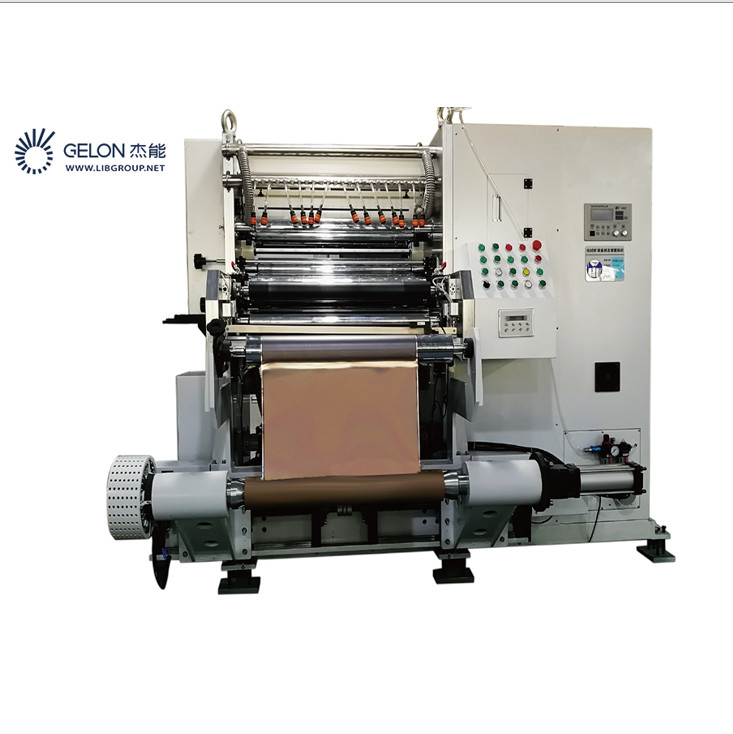

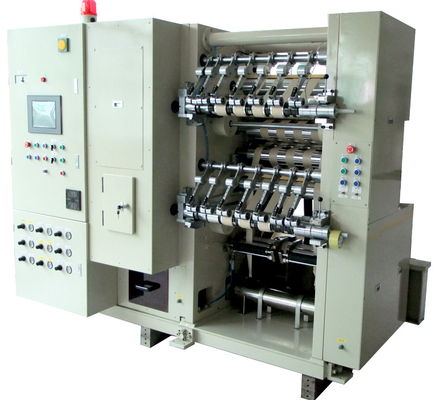

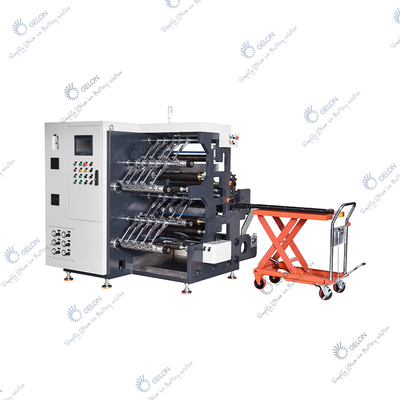

Rollo para rodar la máquina que raja automática para rajar del electrodo de la batería
1,1 introducción de principio

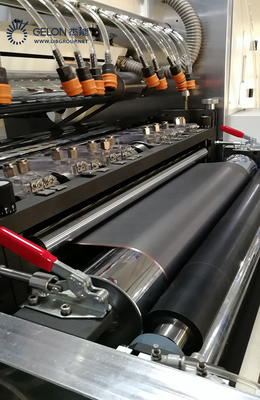

El electrodo rodado del cátodo/del ánodo se carga en el mecanismo del rollo, y a través de la tracción del poder, el electrodo se envía al sistema del cortador que se arregla según las especificaciones de proceso para rajar, y el dispositivo superior y más bajo el rebobinar recoge el electrodo rajado en el rollo, y los materiales del borde son recogidos por el dispositivo material del borde. El equipo es ayudado por el sistema de la corrección de la desviación, el sistema de impulsión de la tensión, el sistema de succión del polvo (polvo incluyendo de la succión del cuchillo) y la otra operación auxiliar de la precisión para asegurar rajar estable del electrodo, de las rebabas, de la rectitud y de otros indicadores de proceso dentro de la gama del proceso.
1,2 flujo de proceso
El carro de la transferencia que carga el material para desenrollar el setè→Over-rodillo roller→èSlitting reels→èreceived del cuchillo del platform→èTraction fijado →èSeparately arriba y abajo de deslizar el rewinding→èSet material del axis→èEdge diferenciado el rebobinar el electrodo requerido tension→èSwitching el sistema de la alineación del electrodo hacia los automatic→èPress el sistema al equipo del →èThe de la tecla de partida que raja automáticamente y recoge en rollos.
| No. | Artículo | Parámetro técnico | Observación |
|
1 |
Conveniente para el material |
Electrodo con LFP presionado balanceo, LCO, LMO, NMC, LTO, carbono, grafito | |
|
2 |
Parámetro de funcionamiento de la hoja |
Papel de aluminio (AL): grueso: 9~30um; Anchura: 50~500m m Diámetro del rollo: Max.400mm |
|
|
Hoja de Cupper (Cu): grueso: 5~30um Anchura: 50~500m m; Diámetro del rollo: Max.400mm; |
|||
| 3 | Anchura del rodillo | 550 milímetros | |
| 4 | Rajar anchura | 30~500m m | |
| 5 | Velocidad de funcionamiento mecánica | 50m/min | |
| 5 | Rajar velocidad | 1-40m/min | Dependiendo del efecto que raja |
| 7 | Gama del grueso del electrodo | los 50-300μm | |
|
8 |
Rajar método |
1, el rajar combinado del cuchillo de la rebanada; 2, tipo estructura de Nishimura del sistema del cuchillo. 3, rajando especificaciones, 18650/21700 (7 carriles, 7knives /set, cátodo incluido y ánodo que rajan los cuchillos) |
|
| 9 | Método el rebobinar | El rebobinar con dos ejes de la dislocación del eje de la diferencia del resbalón |
También proporcionamos la otra cadena de producción automática completa.
