Datos del producto:
|
| Grado del vacío: | -0.098Mpa | Estructura: | Solo tipo del brazo |
|---|---|---|---|
| Velocidad de rotación r/min: | 0~51r/min | Eje lento: | 2 ejes con el tipo agitador de la torsión |
| Eje rápido: | Eje rápido doble con dos el disco de la dispersión de los sistemas Φ50 | Altura de elevación: | 210m m |
| Energía eléctrica: | CA: 3phase*380V、 50Hz; | Dimensión: | L1350*W800*H1550 (milímetro) |
| Peso: | Sobre 570kg | Modo de elevación: | Elevación impulsada por motor del buque del carril de guía del trazador de líneas |

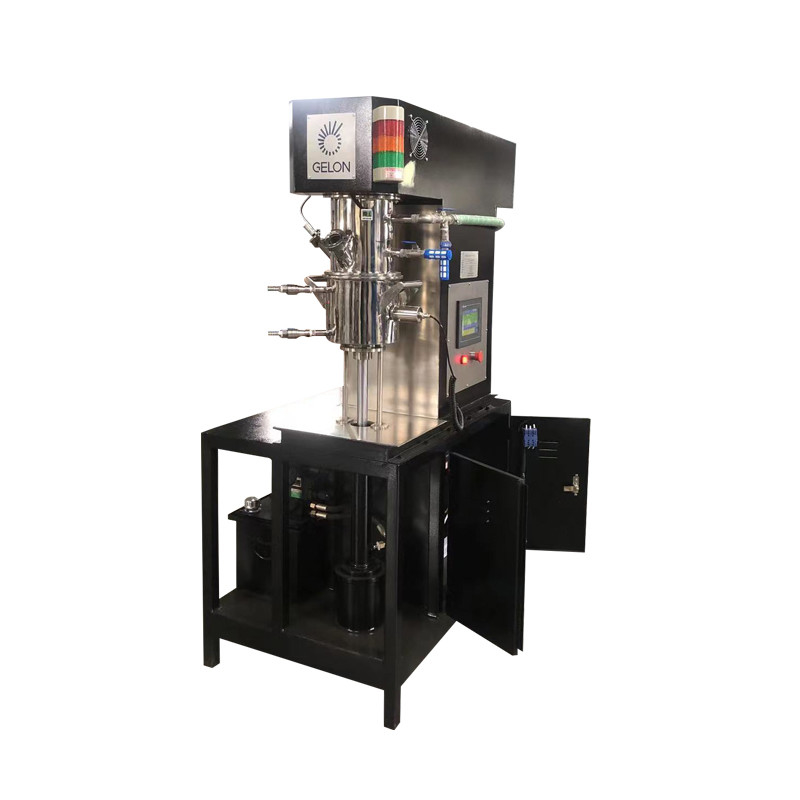

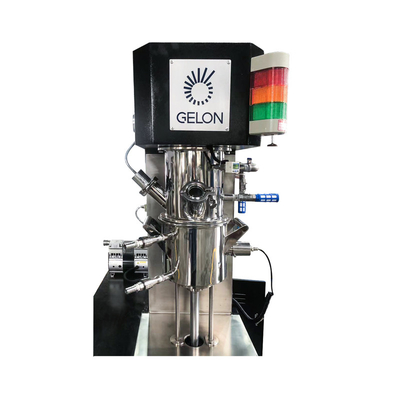

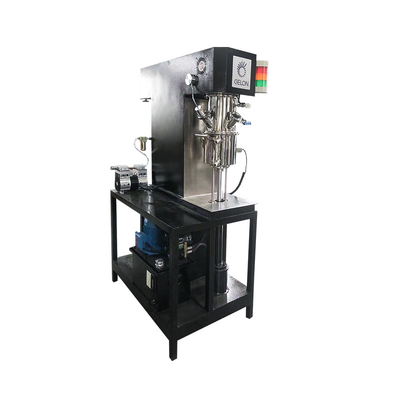

MEZCLADOR PLANETARIO DEL DOBLE DE GN-PM-5L
1.Summary:
Nuestro mezclador de dispersión planetario doble del poder ha combinado las teorías del mezclador planetario doble tradicional y mezclador de dispersión de alta velocidad, crear una máquina nueva, alto-eficiente, es actualmente ampliamente utilizado en nuevos campos de la energía.
Según el carácter de las células de ión de litio del poder y de la capacidad de la electrónica, desarrollamos la nueva maquinaria reforzada aplicada al proceso seco del polvo para hacer poder del litio la mezcla positive&negative del electrodo, sobre la base de los mezcladores planetarios tradicionales y dispersar mezcladores del poder, con altas velocidades de rotación y un esfuerzo de torsión más grande. Durante el diseño, nuestra compañía consideraba completamente factores tales como la velocidad rotatoria de agitadores, poder de mezcla, velocidad linear de la dispersión, resistencia de gran viscosidad de la mezcla reducida por forma razonable del agitador de la torsión, y la distribución del interior de la intensidad de la turbulencia del buque para crear el mezclador planetario doble más eficiente y más estable del poder y los agitadores reforzados de la torsión puede tratar de mezcla de gran viscosidad de la batería. Los caracteres del agitador para el mezclador del poder son que - la revolución y la rotación del agitador de la torsión está a la derecha - mientras tanto la rotación para la dispersión de alta velocidad es en sentido contrario a las agujas del relojdejktw'n, cuya velocidad es ajustable hacer que los materiales se mueven complicado debajo del corte, del amasamiento y de la dispersión, eliminan con eficacia todo el punto muerto y fenómenos que suben durante la mezcla. Tres sistemas de sellos mecánicos, juntados así como la suavidad y el silencio que sellan para asegurarse de funcionamiento confiable del sello. En control de la temperatura de los materiales, ha utilizado con el marco del termoscopio único y la barra tecnología-planetarios del termoscopio para la revolución. Los sensores de la medida de la temperatura Pt100 tienen contacto directo con el material, aumentando grandemente la exactitud de la medida de la temperatura, respuesta son mucho más rápidos, error se reducen solamente a ±0.2℃.
La máquina se comprende de la base, de la viga transversal, de la columna vertical, de la cubierta de lacre, del buque, del sistema de transmisión y del sistema de control electrónico.
2. configuración técnica principal
| No. | Nombre | Modelo y especificación | Lugar del origen |
| 1 | Desacelerador | BLD11-23-1.5kW-4P | Jianglang |
| 2 | Motor | 1.5Kw-4P de poca velocidad, 1 unidad; 1.5Kw-2P de alta velocidad, 1 unidad | WANNAN |
| 3 | Caja de engranajes de turbo del metal de la aleación de Alluminum | NMRV040-F1-15 (4P-0.25KW) (con el motor) | LITIAN |
| 4 | Inversor de la frecuencia | unidad 1.5Kw×1; unidad 1.5Kw×1 | DANFOSS-DINAMARCA |
| 5 | Termopar | Pt100 (medida de la temperatura de la alta precisión) | HTC |
| 6 | Transporte | Según el dibujo | MARICA |
| 7 | Sello de aceite esquelético | Sello de aceite esquelético de goma del flúor | NOK |
| 8 | Componente eléctrico | Componentes eléctricos de baja tensión | Siemens |
| 9 | Válvula | Según el dibujo | Ennis |
| 10 | Sello mecánico | Lacre mecánico de dos sistemas | Japón |
| 11 | Engranaje |
Endurecimiento del tratamiento para la superficie del engranaje, tierra exacta final, con la transmisión helicoidal del engranaje |
Sanlong |
| 12 | Grasa de la lubricación | Grasa especial que lleva de alta velocidad 400 grados | La “mejor” marca |
parámetro técnico 3.Main
| 1 | Grado del vacío | -0.098MPa |
| 2 | Estructura | Solo tipo del brazo |
| 3 | Velocidad de rotación r/min |
Revolución: 0~51r/min, rotación: 0~102r/min (Frecuencia-que convierte 0~50Hz); Velocidad: 0~8800r/min (Frecuencia-que convierte 0~70Hz); |
| 4 | Eje lento | 2 ejes con el tipo agitador de la torsión; |
| 5 | Eje rápido | Eje rápido doble con dos el disco de la dispersión de los sistemas Φ50 |
| 6 | Modo de elevación | Elevación impulsada por motor del buque del carril de guía del trazador de líneas |
| 7 | Altura de elevación | 210m m |
| 8 | Ubicación del buque | Hay cuatro pedazos de placa de la posición de la forma de la curva en el delantero y trasero para el accesorio, con la estructura convexa del borde, asegurarse de la posición central |
| 9 | Ruido | Medido fuera del 1M del equipo, ruido ≤80dB |
| 10 | Modo de medida de la temperatura | La cabeza de prueba de la temperatura toca el material, 1/3 lejos de la parte inferior del buque, movimiento del revotion, dispositivo eléctrico de la transferencia de los sistemas internos |
| 11 | Energía eléctrica | CA: 3phase*380V, 50Hz; |
| 12 | Dimensión | L1350W800H1550 (milímetro); |
| 13 | Peso | Abt 570kg |
4.Vessel
La superficie interna y externa será pulida brillantemente con el pulidor automático después
buque procesado. El cuerpo y la parte inferior del buque se equipan de los canales del círculo de la refrigeración por agua. La placa de guía del cuerpo del buque hace juego la pared de la chaqueta inconsútil después
tornee el proceso. La parte inferior del buque tiene listones flúidos de la chaqueta y de la guía. Entrada y mercado DN25 de la refrigeración por agua con el rápido-conector 2sets, sistema de la vávula de bola del mercado DN50 1, cuerpo del barril con 1 sistema, sistemas del brazo de cerradura 2.
, Estructura del buque
| 1 | Dimensión (diámetro interno por altura interna) | Φ250×160mm |
| 2 | Capacidad de diseño (L) | 7.85L |
| 3 | Presión del diseño (MPa) | interior del buque -0.098Mpa, chaqueta 0.4Mpa; |
| 4 | Temperatura del diseño (°C) | -10~200; |
| 5 | Material principal | acero inoxidable 304; |
| 6 | Grueso de la cáscara (milímetros) | Shellδ4mm interno (grueso real después de trabajar a máquina), Jacketδ3mm de la medida; |
| 7 | Temperatura que ajusta modo | Tamaño de la boca de la chaqueta, de la entrada y de mercado de la refrigeración por agua: DN15; |
| 8 | Modo de la descarga | Vávula de bola DN20 |
| 9 | Modo móvil | Llevado a mano |
| 10 | Qty | PC 1 |
B, buque hacia arriba y hacia abajo
| 1 | Poder de la elevación del buque: 0.25w |
| 2 | La guía de elevación es carril de guía del trazador de líneas: 2 PC, 20x400 con el resbalador doble. |
C, posición de cuerpo del buque fijó
| 1 | El soporte de la elevación del buque tiene cuatro accesorios de la posición, fijados después de conseguir en lugar. |
boca 5.Vessel
| s/n | Uso | Espec. | QTY | NOTAS |
| 1 | Boca del relleno del polvo | DN60 | 1 | Puerto de relleno DN60 |
| 2 | Vidrio de vista | DN50 | 2 | Vidrio de vista del LED |
| 3 | Vacío | DN10 | 1 | Tipo abierto rápido |
| 4 | Ventilación | DN10 | 1 | Tipo abierto rápido |
| 5 | Metro del vacío | M14×1.5 | 1 | Metro del vacío |
material 6.Main
| s/n | Nombre | Material | s/n | Nombre | Material | |
| 1 | Barril superior | 304 | 4 | Eje de mezcla, eje de dispersión | 321 | |
| 2 | Abajo de barril | 304 | 5 | Cuchilla de mezcla, cuchilla de dispersión | 316 | |
| 3 | Chaqueta | 304 | 6 | marco, sótano | Q235 |
eje 7.Mixing y cuchilla
| 1 | Agitador del marco de la torsión: 2 fijados, velocidad de rotación: 0-102rpm, agitador será forjado para formar entero, cuatro ejes que conectan, CNC después de pulir para duplicar Ra0.025; |
| 2 | Eje de dispersión: 2set, velocidad de rotación: 0-8800rpm, el llevar alemán: MARICA, adoptando el sello del rompecabezas, 2 PC de los discos Φ50 en cada eje, velocidad linear: 0-23m/s; |
| 3 | eje y agitador: se pule la superficie, los discos son tratamiento equilibrado fijado como G6.3.Distance entre el agitador y la parte inferior del barril es 2-3m m, distancia entre el agitador y la pared del buque es 2-3m m, distancia entre dos agitadores es 2-3m m; |
| 4 | sello del eje: estructura del sello mecánico |
| 5 | Gabinete planetario: adoptando la transmisión helicoidal del engranaje, la correa del synchrony se hace de los E.E.U.U. califica las puertas. |
|
Observación: 1, cilindro especial del aceite de la cerradura de seguridad del sistema, evita que el buque caiga para mantener el vacío; 2, fijaron el sótano entero como haber desmontado, fácil reparar y substituir la correa del synchrony |
|
sistema 8.Vacuum (automáticamente)
| 1 | metro de la exhibición, vávula de bola; |
| 2 | sello mecánico del eje: metal de la aleación |
| 3 | Arriba y abajo del buque es el sello de EPDM, posición estática es sello de la forma EPDM de O, grado del vacío puede alcanzar -0.098MPa (sin la bomba de vacío); |

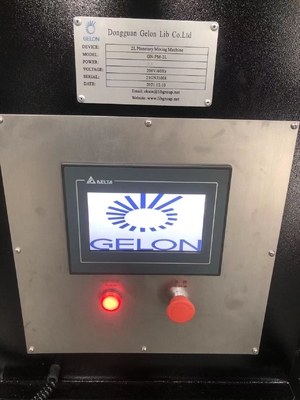

9. Componentes eléctricos
| S/N |
Gabinete eléctrico 1pcs: l uno control corriente de dispersión de alta velocidad del sistema (partida/parada incluyendo, aceleran/retraso); l uno sistema del sistema de prueba de dispersión de la velocidad, un metro de velocidad; l uno sistema de control de mezcla del ofrevolution determinado (partida/parada incluyendo, aceleran/retraso); l uno sistema del sistema de prueba de velocidad de la revolución, un metro de velocidad; l uno sistema del sistema de prueba de la temperatura; l calculadora del tiempo en marcha, botón válido/del unvalid por el tiempo, PC 1 por cada uno l uno sistema del botón del control de la bomba de vacío (partida/parada incluyendo); l uno sistema del botón de la luz del punto (partida/parada incluyendo) l botón de la emergencia, PC 1; indicador luminoso del poder, 1 PC, PC de la falta 1 |
| Observación |
1, fase corriente del voltaje eléctrico 380V/50Hz/3, voltaje eléctrico 24VDC del control; 2, el conector, el interruptor del aire, el triturador etc son Seimens; 3, retransmisión media: Japón IDEC; 4, motor de poca velocidad, motor de alta velocidad son comienzo de VFD; 5, todos los componentes del dispositivo por ejemplo: el motor, inductor, válvula electromagnética, grado de la protección del interruptor de límite no es menos que IP54 |
sistema de dispositivo de seguridad 10.Safety
| 1 | Paradas de la máquina que presionan una vez el botón de la emergencia, que no se puede proceder ninguna operación |
| 2 | El eje de dispersión gira después de las subidas del buque |
| 3 | Paradas de dispersión del eje después de que el buque consiga abajo |
| 4 | Para cuando la corriente eléctrica está sobre el alcance |
| 5 | El mezclador, el gabinete eléctrico y el panel de control deben ser el poner a tierra eléctrico |
parte 11.Spare
| s/n | Nombre | Espec. | Material | QTY | Observación |
| 1 | Sello del buque | Sello L=650 de la forma de T | EPDM | 1 |
