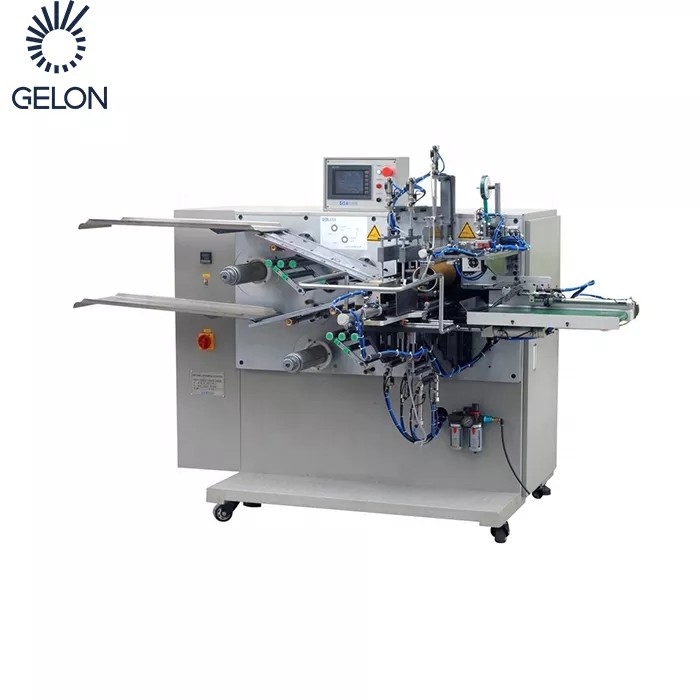

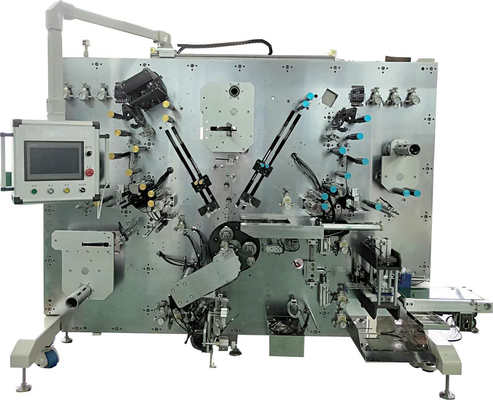

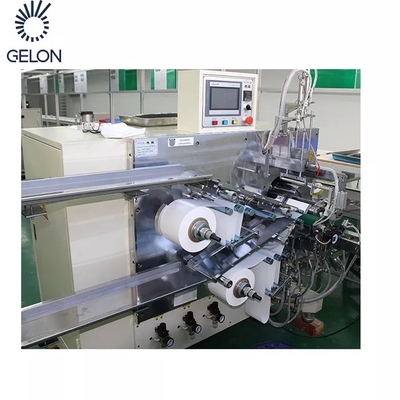

Cadena de producción de la batería de litio de la célula del cilindro del equipo de la batería de Gelon máquina de bobina auto-Semiauto

I. Introduction

Característica:

1. El control completo de la leva se adopta para la aguja de tracción y que empuja e invertir. El equipo es estable, con eficacia alta y porcentaje de averías bajo.

2. El electrodo adopta control de tres vías de la corrección de la desviación: el desenrollar, proceso y pre-bobina para asegurar calidad del producto.

El equipo enrolla los pedazos del electrodo y los diafragmas positivos y negativos de los elementos de la batería de ión de litio alrededor de las pilas de batería después de pasar a través de mecanismos tales como retiro de polvo, control de tensión, inspección de la calidad, corrección de la desviación de la medida de la longitud, el viajar, eliminación de la electricidad estática, etc; Después de la realización de la producción de la célula, de la prueba del cortocircuito, de descarga defectuosa y de transmisión de la banda transportadora.

II.Specifications

1. Método de enrrollamiento:

Bobina de la posición del A. 3 con 3 agujas de enrrollamiento.

Diámetro Ø 3,5 de B. Needle (o modificado para requisitos particulares (Ø 3,5 - Ø 8,0))

Diámetro de C. Winding: Φ 18 - Φ 23m m (aplicable a 18650, a 21700, al etc.)

D. Number de etiquetas: 1-2 para el cátodo y el ánodo, o todas las pestañas

Longitud de E. Exposed Tabs: 8-25m m

2. Exactituddeenrrollamiento

A. Alignment del cátodo y del ánodo: ± 0.3m m

B. Alignment entre el electrodo y el separador: ± 0.3m m

Nota: el cátodo y el ánodo se corrigen 3 veces respectivamente (corrección el desenrollar, corrección de proceso y la corrección de la pre-bobina)

C.Alignment de dos capas de separador: ± 0.5m m

capacidad 3.Winding

1. Capacidad de producción

Velocidad de la producción: ánodo largo del PPM en 1200 milímetro del ≥ 20; (21700 células)

≥ el 95% de la tarifa de la movilización de la cosecha

tarifa de la movilización = {producción total/(tiempo de inicio - tiempo necesario de la deducción) velocidad teórica de la producción del × del equipo} × 100%, tiempo necesario de la deducción: tiempo muerto causado por no razones del equipo, tales como tiempo de preparación de la producción para reaprovisionar de combustible y la conexión de la correa.

2. ≥ el 98% de la tarifa de la calificación

Tarifa de la calificación = número total de buenos productos/(producción total - deducción necesaria) × 100% (a excepción de los materiales pobres)

Es necesario deducir la cantidad de productos defectuosos causados por no factores del equipo, tales como conexión pobre de la cinta, fuera de la tolerancia de la longitud de la hoja, de etiquetas que falta defectuosas, del etc.

Tensión del cátodo y del ánodo: 20N ajustable (settable)

Tensión del diafragma: 10N ajustable (settable)

IV. instalación y el encargar de equipo

1. Fuente de alimentación: ± el 10% 50Hz la monofásico AC220V

2. Suministro de aire: 0.5-0.7mpa (cuando el suministro de aire es 0.5MPa,

el flujo requerido es 300NL/minuto)

3. Ambiente del uso (según JISB3502)

Temperatura de A.Working: 0-55 ℃

B. En el cuarto de sequía, no debe haber gas corrosivo o ambiente combustible, y ningún ambiente duro del polvo

4. Dimensión: 2850 x 2050 x 1800m m (modificado para requisitos particulares)

5. Color: de plata (modificado para requisitos particulares)

6. Peso: Sobre 3000kg (≤ 750KG/m2).

7. Poder: 12KW

8.Noise: ≤ 75db (excepto fan de la succión del polvo)

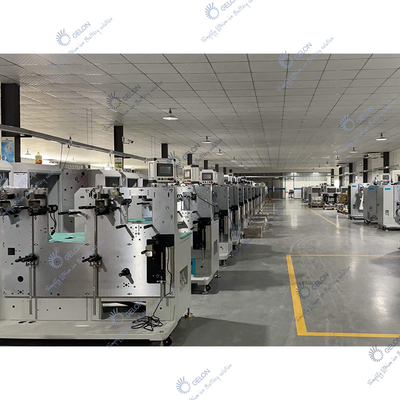

La cadena de producción automática completa de la batería de coche cadena de producción de la batería del vehículo eléctrico Li Ion Battery Plant Equipment integra el fabricante superior de los materiales de China, Gelon puede suministrar el sistema completo de la solución de las materias primas para la batería de ión de litio. Nuestros productos preponderantes son LFP, LMO, LCO, NMC, NCA; LTO, MCMB, grafito natural, separador, Electrolyte& otros accesorios (SBR CMC NMPPVDF, Sorbo-Li, etiquetas de Al&Ni, y etiquetas de las baterías., etc) para las nuevas baterías de ión de litio del poder.
De acuerdo con nuestras experiencias del batteryproduction y factrories extensos de los equipos de la batería, podemos diseñar y ofrecer la solución de llavero para el cliente, y el diseño de proyecto de la batería del ion del indertakelithium, construction&training.
Ahora, el grupo de Gelon ha suministrado con éxito fabricantes bien conocidos formany de la batería de los equipos automáticos, tales como TESLA, LG, SONY, ATL ......; también ofreció con éxito proyectos de llavero en Bolivia, la Argentina, Reino Unido, Rusia, Turquía, Tailandia, Indonesia, indio, Suráfrica….
