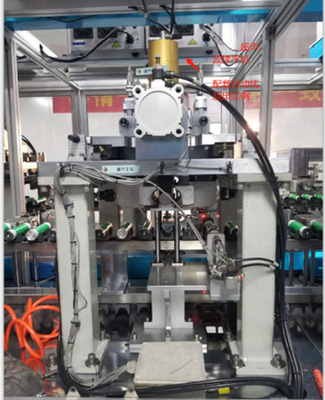

4680 32700 Fabricación de baterías Tabless Knead Flat Head Flattening Machine

Esta máquina es adecuada para un rollo de gelatina cilíndrico con múltiples pestañas

• Rollo de gelatina de cátodo plano ultrasónico
• Rollo de gelatina de ánodo plano ultrasónico
• Alta eficiencia, baja resistencia interna, es la elección ideal para baterías de gran capacidad.

Generador:

• El circuito adopta un circuito regulador de voltaje de puente completo avanzado internacional y está optimizado para lograr una salida de voltaje constante
• Seguimiento de frecuencia automático, sin ajuste manual
• La fluctuación de voltaje puede funcionar en el rango: el período de fluctuación de 150-260 V no afecta la potencia de salida y la frecuencia de operación.
• Ha alcanzado el nivel técnico internacional de productos similares.

Sistema de amasado de transductor ultrasónico:

• Precisión y estabilidad de la maquinaria.
• Instalación de brida fija

Sistema de análisis ANSYS avanzado:

• El sistema de intercambio de energía de amasado de metal ultrasónico, los amplificadores, el molde del polo superior de amasado se realizan estrictamente a través del software de elementos finitos ANSYS reconocido internacionalmente para un diseño y análisis precisos
• Este método de prueba puede alcanzar el nivel de contrapartes avanzadas extranjeras en el diseño de moldes ultrasónicos,

Postes ultrasónicos superior e inferior (cabeza plana para amasar)

• Acero especial importado estrictamente seleccionado, resistencia al desgaste, resistencia a altas temperaturas, buena tenacidad, alta rigidez mecánica, pequeña deformación después del tratamiento térmico, por lo que la consistencia de la frecuencia de salida ultrasónica es alta.
• La amplitud del desplazamiento mecánico de alta frecuencia es grande, fuerte y estable.
• Tecnología de tratamiento térmico profesional líder internacional

Efecto del flating:

• La superficie después del amasado es suave, adecuada para el amasado con láser después del proceso.

Composición de la estructura del equipo

(1) La máquina amasadora se compone principalmente de un generador ultrasónico, un transductor, un polo acústico superior e inferior, etc.

(2) El modo de circuito es del tipo de poste acústico de alta potencia de puente completo, que debe tener un rendimiento estable y una salida fuerte.

(3) Los polos acústicos superior e inferior están hechos de nuevos materiales de aleación con buena resistencia al desgaste.

(1) La potencia del equipo requiere fuente de alimentación: Monofásico 220VAC±10%.

(2)Fuente de aire: presión 0,4~1MPa, humedad inferior al 48 %, temperatura no superior a 45 ℃

(1)Cátodo:

Al 0,015-0,020milímetro.

(2)Ánodo:

Lámina de cobre 0.009-0.012mm.

Ánodo cátodo

(Solo para referencia)

Diseño de cabeza plana

• Tiempo de flating: 0.2-1S (0-60 s se puede ajustar en este programa)
• Presión plana: 0.1MPa~1MPa, ajustable.

• Materiales de acero especiales importados
• El amasado ultrasónico se ajusta al principio estándar de la acústica ultrasónica.

• Operación manual con plataforma de herramientas
• La línea automática solo proporciona un sistema de intercambio de energía ultrasónica y un generador ultrasónico, y las herramientas están diseñadas por el fabricante de toda la línea de acuerdo con la dirección y la conveniencia de toda la línea.

• Diferencia de frecuencia entre transductores≤400Hz.
• Diferencia de impedancia entre transductores≤4Ω.
• Diferencia de capacitancia entre transductores≥30MΩ.

• Potencia máxima de entrada: 4000VA.(ajustable)
• Frecuencia ultrasónica: 20 KHZ. (seguimiento automático)
• Amplitud constante, presión constante, corriente constante (ajustable)
• Modo de flating: modo de tiempo (control de LOGOTIPO del programa Siemens).

• El motor manual está controlado por la señal del interruptor de pie
• Línea de producción de apoyo para control de señal de línea IO

• Amasado plano
• Tasa calificada de amasado: 99.9%.La tasa de aprobación única es del 99,9%.El usuario deberá garantizar la consistencia de los productos, procesos y materiales, el operador deberá recibir capacitación profesional del proveedor y el cliente deberá realizar el mantenimiento del equipo semanalmente.
• En términos de tecnología, el efecto de amasado es cumplir con los requisitos del fabricante y garantizar la capacidad de producción como índice principal.
• El operador debe realizar la calibración para este amasado ultrasónico todos los días, para asegurarse de que el departamento de calidad pueda aprobar la producción en masa.
• La falla del cabezal de amasado ultrasónico y la producción bajo la condición de material viscoso no pertenecen al alcance de esta falla

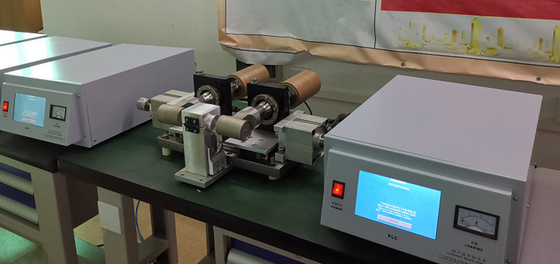

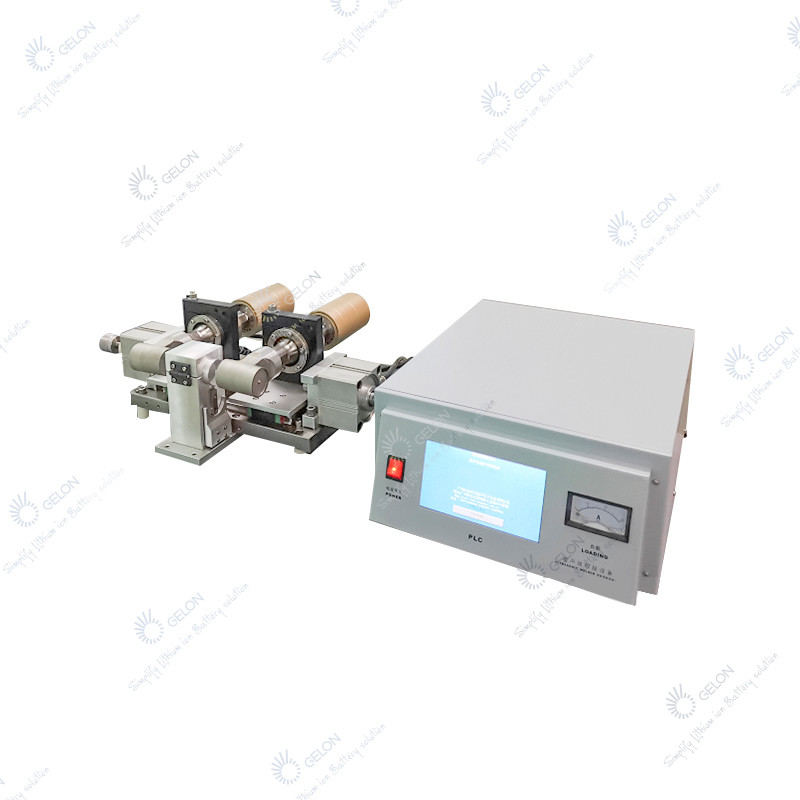

• Estructura general: generador ultrasónico, sistema de transductor ultrasónico, postes acústicos ultrasónicos ascendentes y descendentes, componentes neumáticos, marco, banco de trabajo, etc. (Motor manual con banco de trabajo, sin banco de trabajo con línea de producción)
• La vida útil diseñada del equipo es de 10 años.Vida útil 10 años El usuario debe asegurarse de que los productos, procesos y materiales sean consistentes, que los operadores hayan recibido capacitación profesional del proveedor y que el solicitante realice el mantenimiento regular del equipo todas las semanas.

unidad de máquina

1, dispositivo de eliminación de polvo (con máquina de eliminación de polvo);

2, la batería debe tener el posicionamiento de referencia de la cara final;

3, el accesorio en contacto con la batería no es metálico;

4, Abrazadera rápida y confiable (sin movimiento axial);

5, solo hay un conjunto de dispositivos ultrasónicos (solo amasando el electrodo positivo)

• GRAMOtamaño del generador (LxAnxAl ):

Caja de electricidad 3880: 520 mm 480 mm390 mm;

• Tamaño del cabezal de amasado (Lado superior: LxWxH):

420 mm x 295 mm x 473milímetro
