Datos del producto:
|
| El corte estándar muere: | Electrodo del cátodo electrodo 58 * 45m m de 56 * de 43m m/ánodo | Cortar tamaño: | Max.L 120*W 80m m |
|---|---|---|---|
| Presión de corte: | Max.1T | Cortar el movimiento: | 12m m |
| Cortar las rebabas: | Rebabas horizontales verticales ≤20μm de las rebabas ≤12μm | Cortar grueso: | Max.0.5mm |
| Cortar la precisión: | ±0.1mm | Suministro de aire: | el argón 0.5~0.8MPa, los cilindros de gas del nitrógeno, o 0.7MPa comprimido el aire |
| Poder: | 100W | Dimensiones del equipo: | L300mm*W250mm*H 340m m |
| Peso neto: | Sobre 34Kg |

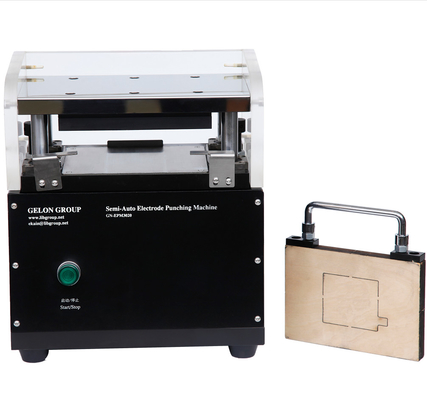

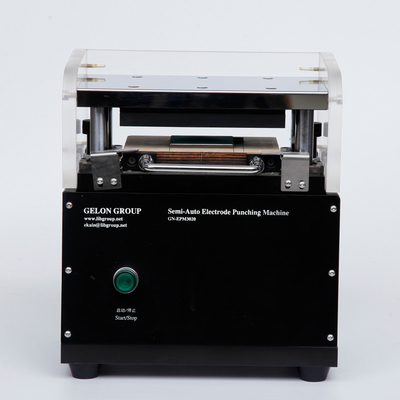

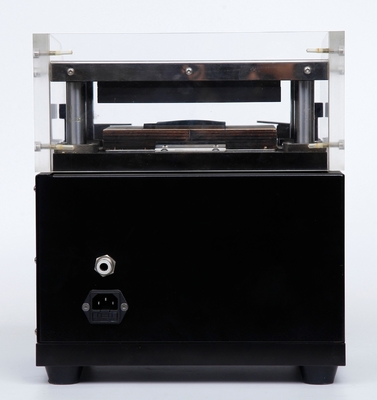

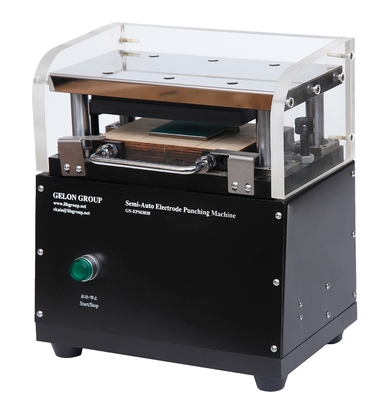

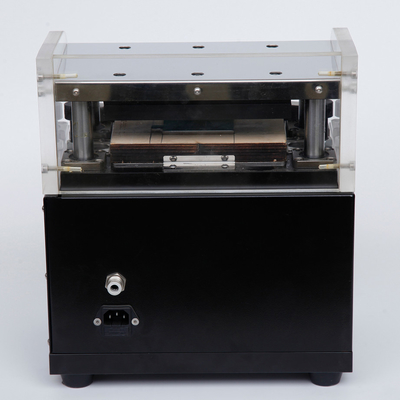

El cortador de dado neumático de la precisión compacta con un par muere cortadora del electrodo
Para la investigación Gn-S100p de la batería de la bolsa
I. Overview del equipo
1. la máquina que corta con tintas semiautomática es un dispositivo usado en cortar con tintas del electrodo del cátodo y del ánodo de la ión de litio que apila las baterías. El equipo utiliza la manera neumática de cortar con tintas para el solo electrodo. Puede ser colocado en la caja de guantes, y podemos proporcionar diversas formas del molde del cuchillo según requisitos de cliente de alcanzar la formación y cortar con tintas de diversos tamaños de la batería.
Platee la alimentación del electrodo, la plantilla del cuchillo para alcanzar cortar con tintas, y puede ser utilizado en la caja de guantes;
II. características del equipo
la impulsión 1.Cylinder, y la presión y la velocidad de corte pueden ser ajustadas.
2. cortar productos con tintas no tiene las pequeñas rebabas, el ningún polvo, la ninguna muesca y otro mún aspecto;
el corte 3.The muere se hace de un cajón-tipo diseño para asegurar la operación segura.
4. El reemplazo del corte muere es fácil, conveniente y rápido.

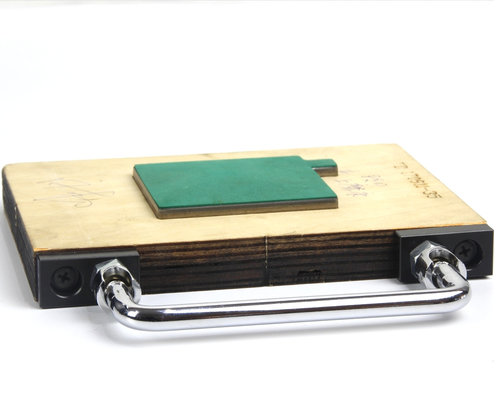

5. Un sistema estándar de la cuchilla del cátodo y del ánodo muere, se puede también hacer según requisitos de cliente;
III. parámetros técnicos del equipo
| Nombre | Parámetro | Observaciones |
| El corte estándar muere | Electrodo del cátodo electrodo 58 * 45m m de 56 * de 43m m/ánodo | Puede ser modificado para requisitos particulares según la petición del cliente |
| Cortar tamaño | Max.L 120*W 80m m | Incluye la etiqueta de la batería |
| Presión de corte | Max.1T (gas comprimido 1MPa) | Presión de ajuste recomendada, 500Kg (0.5MPa) |
| Cortar el movimiento | 12m m | La distancia entre el corte muere y la placa que corta |
| Corte morir vida | Tiempos de los diez milésimos | |
| Cortar las rebabas |
Rebabas verticales ≤12μm Rebabas horizontales ≤20μm |
|
| Cortar grueso | Max.0.5mm | La hoja se hace de aluminio/del cobre |
| Cortar la precisión | ±0.1mm | |
| Suministro de aire | el argón 0.5~0.8MPa, los cilindros de gas del nitrógeno, o 0.7MPa comprimido el aire | El aire comprimido en la caja de guantes no se recomienda |
| Poder | 100W | |
| Equipo, dimensiones | L300mm*W250mm*H 340m m | |
| Dimensión que embala | Sobre L400*W340*H450mm | |
| Peso neto | Sobre 34Kg | |
| Peso bruto | Sobre 43kg | |
| El sitio a utilizar | Puede ser utilizado en la caja de guantes. Compruebe por favor si el espacio de la caja de guantes hace juego el tamaño total del equipo | |
| Tiempo de la garantía | Garantía de un año, mantenimiento del curso de la vida |
